SILO

silos

DESCRIPTION DE SILO INOX A FARINE (Environnement ATEX)) :

cylindrique vertical isolé à fond conique accentué, dôme conique, sur jupe, sur pesons, avec fond vibrant, vis d’extraction et trémie.

Finitions :

Intérieure : Tôle laminée à froid, Glacé 2 B, Soudures arasées grain 180

Extérieure : Tôle laminée à froid, Glacé 2 B, Soudures décapée passivée

Dimensions des silos :

Capacité diam. Intérieur diam. extérieur Hauteur de virole Hauteur totale (avec jupe) Hauteur totale (avec garde-corps) 50 m3 2.900 mm 2.960 mm 7.700 mm 11.400 mm 12.660 mm

Equipement sur le dôme conique à 15°:

1 trou d’homme diam. 500
1 évent d’explosion (Atex)
1 piquage 1,5’’ avec niveau
1 piquage avec bride diam.350 mm en attente pour pose d’un filtre Wam

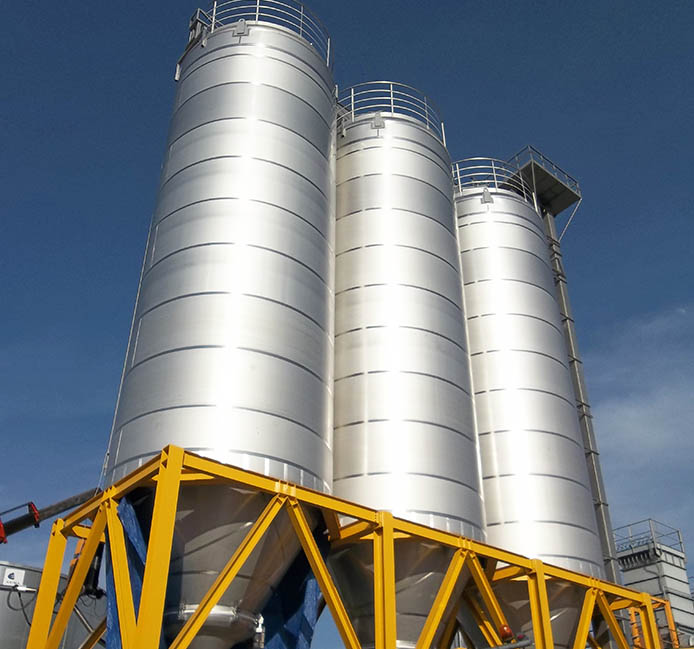

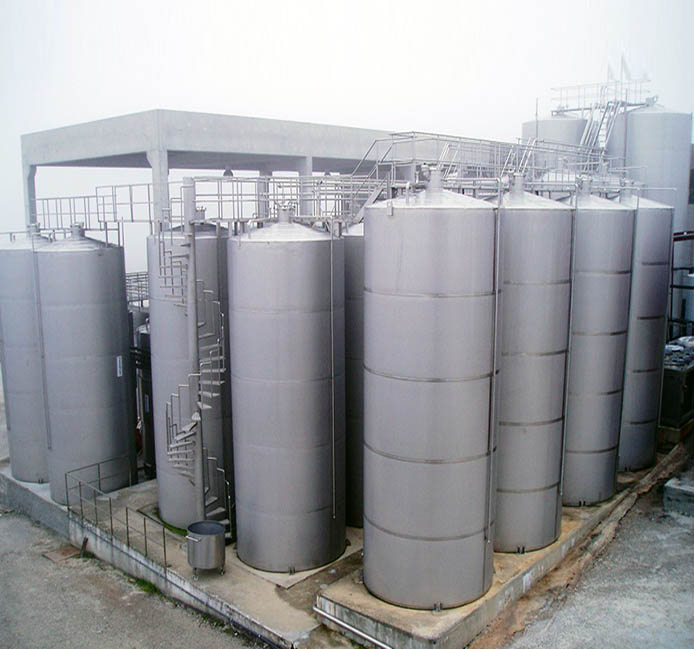

Exemple de silos Intranox:

1 Filtre en caisson cylindrique type « WAMFLO » à manches rondes, série FNXM, à décolmatage pneumatique, avec embase à souder; modèle FNXM4J11 ATEX (pred=1bar). Coffret séquenceur électronique IP66, Électrovannes de décolmatage x 2, Capot de protection sur sortie d’air, Caisson de réhausse autour des éléments filtrants, Joint d’étanchéité avec boulonnerie d’assemblage, Virole à souder UFN10002, Surface filtrante 11m² – 28 manches rondes longueur 1340mm, Feutre aiguilleté polyester 550g/m², Traitement ANTISTATIQUE OLEO-HYDROPHOBIQUE des éléments filtrants, Perte de charge des éléments filtrants 150mm CE, Décolmatage pneumatique, Pression d’air comprimé 6 bars, Tension d’alimentation de 24 à 260V AC ou CC, Corps du filtre en INOX, Plaque support des éléments filtrant et embase à boulonner en INOX.

Entrée produit DN100 avec tube de redescente à 1m du sol sortie SMS sur gd angle 45°
Garde-corps circulaire réglementaire norme CE en inox Aisi 304L
2 oreilles de levage
Isolation par laine de roche Ep. 30 mm finition par jaquette inox 304L soudée étanche

Equipement sur la virole:

1 Tube DN50 pour passage des câbles électriques
4 pieds adaptés avec supports de pesons
1 plaque de firme
Isolation par laine de roche Ep. 30 mm finition par jaquette inox 304L soudée étanche

Equipement sur la jupe :

Isolation par laine de roche Ep. 30 mm finition par jaquette inox 304L soudée étanche
1 porte d’entrée fermant à clef dim. 1500 x 1000 mm avec groom
Patte de mise à la terre
Couronne d’ancrage adaptée à l’existante avec plaques de support de pesons
Eclairage avec interrupteur et prise de courant (matériels Atex)

Equipement sur le fond conique à 60°:

Isolation par laine de roche Ep. 30 mm finition par jaquette inox 304L soudée étanche
Une bride d’application du fond vibrant et support
1 trou d’homme bride
1 Fond vibrant de marque Iserco (fournisseur de Gericke) certifié Atex

Fond Vibrant Iserc
Diam. 1350 mm – Inox 304L – Basic BIN 2006

Forme conique à 45°
Bride à souder sur le silo inox 304L
Bande d’étanchéité profil U FDA résistant standard entre -0,1 < bar < +0,2
18 suspensions type Pack 1
1 moteur BM 400/15 – 1500rpm – 400v – 50 Hz – 0,31 kW – IP65
Déflecteur 15° soudé
Sortie Diam. 219 à 406 est. – tubulure droite H = 50mm
Finition st37.2 : SA2.5, primaire, polyuréthanne Ral 9010 – Ep. Film sec 60µm
Finition inox 304L : décapage/passivation + microbillage
Tuyauterie d’équilibrage avec clapet anti-retour – inox 304L

vis d’extraction démontables de marque « Bonfiglioli »

débit 5t./heure

longueur 5000 mm

diam. 200 mm

Sortie clamp DN200

Moto réducteur ATEX A503UH50F1A1/45,0R112B5 moteur 5,5 cv 4PB5 4,6 Kw

Certifié Atex par « TÜV Produkt Service Gmbh » Certificat n° EX5 04 08 29103 006

1 trémie inox AISI 316L (Les deux vis se rejoignent en sortie dans cette trémie inox)

Equipement divers :

Une échelle à crinoline avec garde-corps réglementaire CE avec trappe cadenassable en bas, en inox 304L, Hauteur 12 m Largeur 0.45 m

Documentation :

Certificat d’épreuve hydraulique, contrôle des soudures par ressuage, et Certificats matièresPlans d’ensemble et de détails Tel Que Construit format dwg
Notes de calcul silos CodapFiche technique des équipements (Fonds vibrants, filtres, vis),
Liste des pièces de rechange, notices de maintenanceCertificats Atex des silos en OPTION
