CUVE INOX ISOLEE

cuves isolees

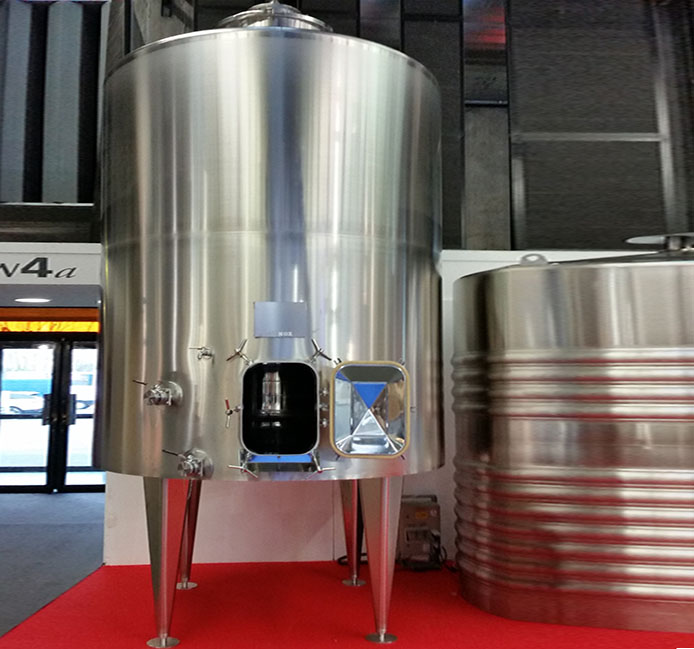

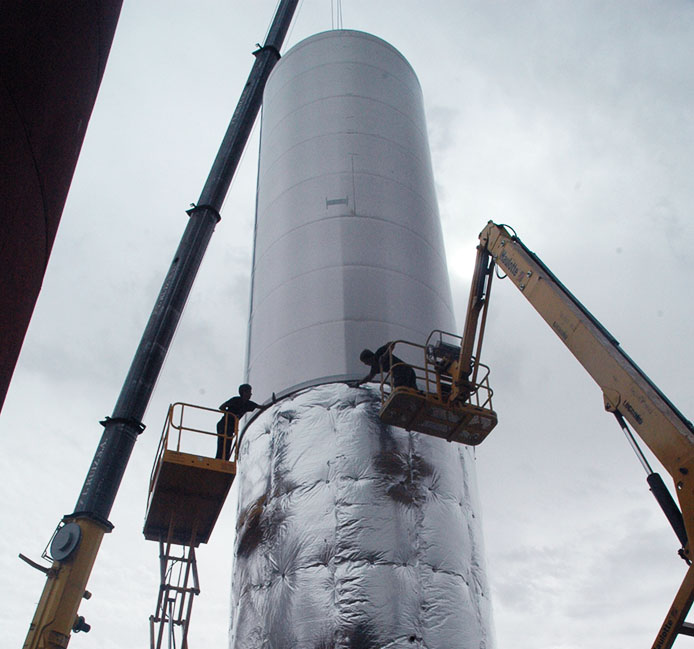

DESCRIPTION (cuves à 2 compartiments isolées de 75000 litres chacune, exemple de réalisation en 2013)

Dimensions:

  • 4.300 x 12.000 mm de partie cylindrique.

Hauteur totale: env. 13.000 mm.

Hauteur sous vidange totale: 400 mm.

Poids de la cuve à vide avec calorifuge : ~ 14.000 kg.

Matériel:

Tout inox AISI304 sauf dôme, cheminée, équipements et boulonnerie en inox 316L.

Sommet:

Compartiment supérieur : De 3mm d’épaisseur.

Conique 15º centrée roulage des bords rayon 30mm.

1 Cheminée Ø500×750 mm, à ouverture articulée sur charnière.

1 Soupape inox tarée pour mise sous azote débit 500hl/h fixé en virole de cheminée.

1 Piquage 3/4 “ gaz avec bouchon inox pour injection d’azote.

1 Raccord de cheminée interne et externe Ø76 SMS pour colonne de lavage.

1 Profil support de passerelle.

4 Pattes de levage et manutention.

Compartiment inférieur: De 2mm d’épaisseur.

Conique 3º excentrée roulage des bords rayon 30mm.

1 Cheminée Ø500×750 mm, à ouverture articulée sur charnière.

1 Soupape inox tarée pour mise sous azote débit 500hl/h fixé en virole de cheminée.

1 Piquage 3/4 “ gaz avec bouchon inox pour injection d’azote.

1 Raccord de cheminée interne et externe Ø76 SMS pour colonne de lavage.

Virole:

De 4 et 3 mm d’épaisseur en sens ascendant.

2 Porte rectangulaire autoclave, 530x410mm à double bras, serrage par écrous double brins.

2 Barre d’appuis d’échelle au-dessus de la porte.

2 Ensemble de niveau complet agréé par la LNE avec robinet de niveau monté sur bride ovale avec purge, tube polycarbonate, règle

gravée inox et barreau d’appui d’échelle pour lecture du niveau. Le tube de niveau sera raccordé sur la colonne de lavage, avec une vanne

d’isolement ¼ tour accessible depuis la cheminée.

2 Robinet dégustateur de type à piston avec vis de purge.

2 Tubulure de tirage au clair Ø76 SMS équipée d’une vanne type papillon, avec coude décanteur démontable et bouchon, montage sur

bride carrée.

2 Colonne de lavage avec une vanne type papillon nez mâle Ø76 SMS + bouchon et un T avec piquage en 20/27 gaz et vanne ¼ de tour

pour arrivée de l’azote.

2 Canne de lavage (une pour 2 cuves) démontable par raccord 3 pièces équipée de 2 boules fixes (une centrale et une dans cheminée).

2 Thermomètre à aiguille avec doigt de gant et renfort.

2 Prise de sonde thermique sur doigt de gant.

2 Tube inox 20/27 jusqu’au niveau +3m00 pour passage des fils.

1 Profil support de passerelle.

1 Support en U, longueur 500mm pour supportage tuyauteries froid.

Fond:

Compartiment supérieur: De 4mm d’épaisseur.

Conique centré 20º centrée roulage des bords rayon 30mm.

1 Pot de décantation orienté vers face avant.

1 Tubulure de vidange totale Ø76 SMS équipée d’une vanne à boule pleine de type oenologique avec bouchon, montage sur bride carrée.

1 Structure inox double, hauteur 500mm, fabriquée en profil carré 100×100 avec pente 2,5% inférieur.

Compartiment inférieur: De 3mm d’épaisseur.

Plat pente 5% à souder sur site avec roulage des bords rayon 30mm.

1 Pot de décantation orienté vers face avant.

1 Tubulure de vidange totale Ø76 SMS équipée d’une vanne à boule pleine de type oenologique avec bouchon, montage sur bride carrée.

1 Jupe avec fer plat de répartition et ancrage par tiges filetées inox et capots inox.

3 Couches concentriques de feutres bitumineux ep. 5 mm sous le fond.

1 Borne de mise à la terre.

Calorifuge de fond, virole et dôme:

Calorifuge du dôme, fond et virole en mousse polyuréthane épaisseur 150mm recouvert en tôle de finition inox 304.
