CUVE DE STOCKAGE

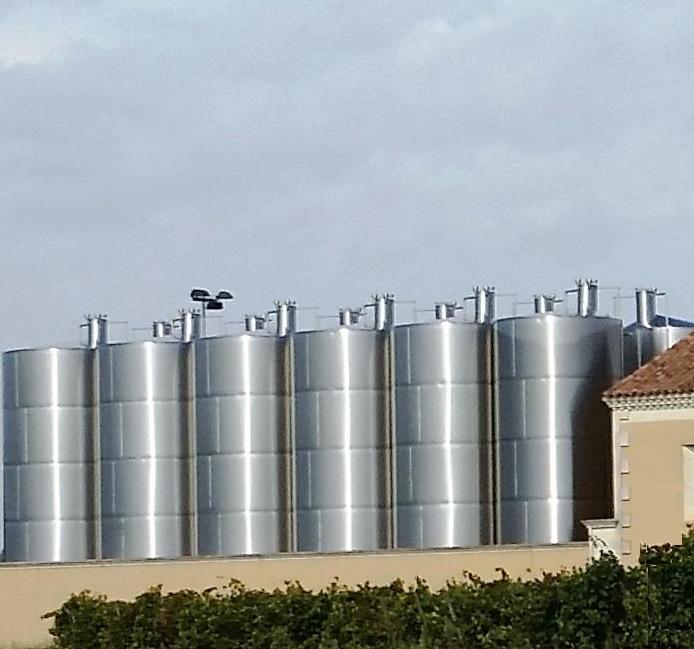

Cuves_stockage_600HL

DESCRIPTION (exemple d’équipement standard d’une cuve de stockage ) :

Dimensions: Selon Capacité de la cuve de stockage.

Hauteur sous vidange totale: 250 mm.

Matériel:

Tout inox AISI 304 sauf dernière virole, dôme, cheminée et équipements en inox AISI 316L

Ou tout 304 ou 316L selon la nature du contenant contenu.

Finitions des cuves de stockage:

Soudures TIG avec gaz inerte polies extérieur et intérieur, décapées et passivées.

Finitions intérieures : Glacé 2B laminage à froid, soudures polies / ou Recuit brillant

Finitions extérieures : Polissage au grain 180, soudures polies / ou Recuit brillant

Identification et homologation:

Approbation des plans par le LNE et pré-équipement des réservoirs si n écessaire.

Plaque de caractéristiques de fabricant et de jaugeage.

Marquage d’identification du réservoir avec adhésifs en plafond et latéral.

Sommet:

Conique 10º excentré vers l’avant, roulage des bords rayon 30mm.

1 Cheminée Ø selon capacité avec couvercle anti-rétention à ouverture articulée sur charnière et butée en position ouverte.

1 Soupape pression dépression inox, type bain d’huile fixée en virole de cheminée.

1 Canne de lavage équipée de 2 boules fixes. (1 centrale et 1 dans cheminée).

1 barreau d’appui d’échelle au-dessous de la cheminée.

2 Pattes de levage et manutention.

Virole:

1 Support en profil 100×50 inox pour passerelle supérieure.

1 Porte rectangulaire autoclave à double bras, serrage par écrous double brins.

1 Barreau d’appui d’échelle au-dessus de porte.

1 Dispositif de contrôle de verticalité type fil à plomb avec support (si approbation par le LNE).

1 Ensemble de niveau complet agréé LNE avec robinet, règle inox graduée dans la masse et tube polycarbonate, avec retour à la cheminée.

1 Robinet dégustateur avec vis de purge.

1 Tubulure de tirage au clair Mâcon ou SMS ou DIN équipée d’une vanne à boule pleine œnologique nez mâle, avec bouchon PVC + chaînette inox à maillons soudés, montage sur bride carrée.

1 Colonne de lavage Ø50 ou SMS ou DIN avec vanne type papillon nez mâle + bouchon PVC + chaînette inox à maillons soudés. Cette colonne servira également de trop plein.

1 Thermomètre à aiguille avec doigt de gant.

1 Ardoise inox + adhésif blanc.

Fond:

Plat pente 3º avec roulage des bords rayon 30mm ou Fond conique à 20°.

1 Pot de décantation orienté vers face avant.

1 Tubulure de vidange totale Mâcon ou SMS ou DIN équipée d’une vanne à boule pleine œnologique nez mâle, avec bouchon PVC + chaînette inox à maillons soudés, montage sur bride carrée.

1 Châssis en profile carré sur pieds caissons étanches (pour cuves Ø supérieur à 3000mm) , platines de répartition Ø200 réglable en hauteur 100mm.

1 Patte de mise à la terre.

Cuves_stockage
