CUVE CONSTRUITE SUR SITE

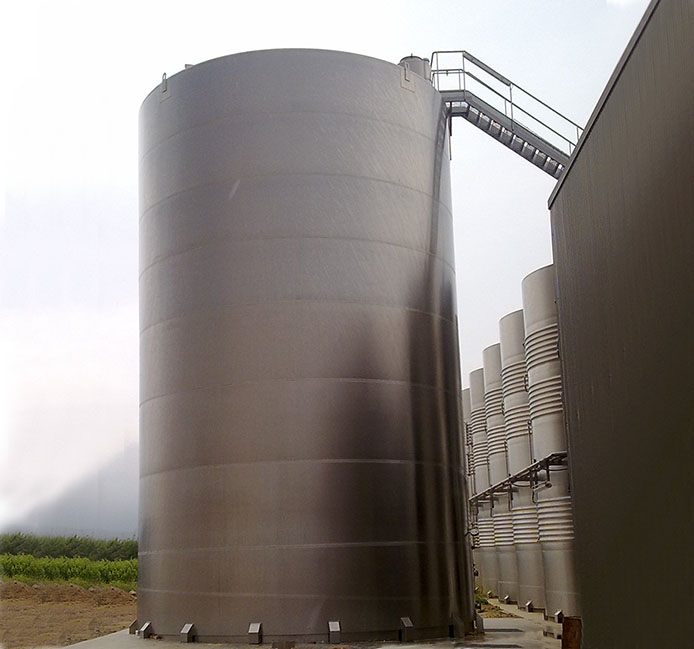

Cuve construite sur site

DESCRIPTION (exemple d’équipement standard d’une cuve construite sur site) :

Dimensions: Selon Capacité.



Matériel:

Tout inox AISI 304 sauf dernière virole, dôme, cheminée et équipements en inox AISI 316L

Ou tout 304 ou 316L selon la nature du contenant contenu.



Finitions des cuves:

Soudures TIG avec gaz inerte polies extérieur et intérieur, décapées et passivées.

Finitions intérieures : Glacé 2B laminage à froid, soudures polies / ou Recuit brillant

Finitions extérieures : Polissage au grain 180, soudures polies / ou Recuit brillant



Identification et homologation:

Approbation des plans par le LNE et pré-équipement des réservoirs si n écessaire.

Plaque de caractéristiques de fabricant et de jaugeage.

Marquage d’identification du réservoir avec adhésifs en plafond et latéral.



Sommet:

1 cheminée excentrée avec couvercle anti-rétention à ouverture articulée sur charnière. Montage sur manchette sans trappe, inox 316L.

1 ensemble soupape pression dépression inox type bain d’huile débit selon capacité, fixé en virole de cheminée.

Virole:

1 Profil tubulaire de renforcement périphérique dans la partie supérieure.

1 porte rectangulaire autoclave, serrage par écrous double brins.

1 Barreau d’appui d’échelle au-dessus de la porte.

1 Support en profil carré 80×40 inox pour passerelle.

1 Robinet dégustateur à piston, avec vis de purge.

1 Tubulure de tirage au clair équipée d’une vanne papillon inox avec coude décanteur, avec bouchon PVC + chaînette inox à maillons soudés, montage sur bride carrée, nez mâle SMS, mâcon ou DIN.

1 Détecteur de niveau par capteur de pression.

1 Doigt de gant avec Thermomètre à aiguille.

1 Ardoise inox avec adhésif.



Fond:

Plan incliné 5%, pot de décantation Ø500 orienté vers l’avant.

Jupe inox de recouvrement de la liaison fond de cuve-radier, hauteur moyenne 100mm.

1 Tubulure de vidange totale équipée d’une vanne à boule pleine oenologique, avec bouchon PVC + chaînette inox, montage sur bride carrée, nez mâle raccord pas SMS, mâcon ou DIN.

1 Patte de mise à la terre.

Fixation de la jupe avec insertion dans le béton, ou bride spitée.

Mise en place de 3 couches concentriques de feutres bitumineux ep. 5 mm sous le fond.
